Logikbaustein Poolsteuerung Gira X1



Der Baustein ist für die Steuerung einer Umwelzpumpe und einem Umschaltventil für zb. Sonnenkollektoren gedacht, die über einen Bypass angeschlossen sind.



Der Baustein startet immer mit dem Start der Pumpe bis die Prüfzeit abgelaufen ist und schaltet anschließend um auf Heizen Ventil = 1.



Nach Ablauf der Prüfzeit wird geprüft ob die Temperatur am Eingang „Rücklauftemperatur“  größer oder kleiner ist als der Eingang  „Vorlauftemperatur“.



• Rücklauf größer als Vorlauf -> weiter Heizen und nach Prüfzeit erneut Temperaturen vergleichen
• Rücklauf kleiner als Vorlauf -> Ventil = 0, umschalten auf Zirkulieren und nach Ablauf der Pufferzeit erneut auf heizen umschalten Ventil = 1.

Liegt am Eingang „Filtern“ eine „1“ an, wird nur Zirkuliert und der Ausgang „Ventil“ schaltet nicht ein.



Liegt am Eingang „Wasserdruck Sensor“ eine „0“ an, startet der Baustein nicht bzw. es wird der Ausgang „Pumpe“ und „Ventil“ auf „0“ gesetzt.

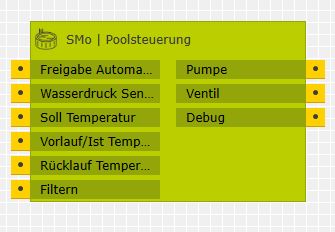

Folgende Eingänge stehen zur Verfügung:

• Freigabe (Bool)
• Wasserdruck Sensor (Bool)
• Solltemperatur (Float)
• Vorlauftemperatur (Float)
• Rücklauftemperatur (Float)
• Filtern (Bool)

Folgende Parameter stehen zur Verfügung:

• Temperaturdifferenz, Vor/Rücklauf (Double)
• Pufferzeit (Integer)
• Prüfzeit (Integer)
• Wartezeit Ventilumschaltung / Sek.

Folgende Ausgänge stehen zur Verfügung:

• Pumpe (Anschluss Pumpe, Bool)
• Ventil (Anschluss Ventil, Bool)
• Debug (Ausgabe aktueller Vorgang + Zeitstempel, String)

Freigabe

Der Eingang „Freigabe“ dient zum aktivieren des Bausteins.

Liegt am Eingang eine „1“ an startet der Baustein, trifft eine „0“ ein stoppt der Baustein.



Wasserdruck Sensor

Der Eingang „Wasserdruck Sensor“ kann dazu verwendet werden, einen Druckabfall auszuwerten falls die Pumpe oberhalb des Wasserpegels steht. Fällt der Druck ab und es trifft am Eingang eine „0“ ein schaltet die Pumpe ab solange bis wieder eine „1“ eintrifft. (Default = true)



Solltemperatur

Hier muss eine Vorgabetemperatur eintreffen oder fest in den Parametern definiert werden.



Es wird somit versucht auf diese Temperatur zu heizen und beim Überschreiten der Temperatur wird nur noch Zirkuliert und nicht mehr geheizt.



Vorlauftemperatur

Hier muss die Temperatur eintreffen die die aktuelle Poolwasser Temperatur darstellt. Es gilt als Vergleichswert zur Soll und Rücklauftemperatur.



Rücklauftemperatur

Hier muss die Temperatur eintreffen die nach den Sonnenkollektoren gemessen wird. Dieser Wert wird verwendet um zu entscheiden ob das Ventil geöffnet oder geschlossen wird.



Filter

Der Eingang Filter dient dazu zb. Bei schlechtem Wetter ein ständiges umschalten zu verhindern.



Liegt an dem Eingang eine „1“ an wechselt der Baustein nicht in den Heizbetrieb, das Ventil bleibt dementsprechend auf „0“.



Bei mir kommt der Wert von der PV Anlage, wenn länger eine gewisse Leistung unterschritten ist schalte ich um auf Zirkulieren. (Default = 0)



Temperaturdifferenz, Vor/Rücklauf

Hier wird der Wert angegeben um wieviel Grad das Wasser wärmer sein soll das von den Kollektoren kommt als das was am Eingang Vorlauftemperatur anliegt. (Default = 0,3 °C)



Pufferzeit

Dieser Wert gibt an wie lange gewartet werden soll in Minuten bis vom Zirkulieren wieder ins heizen umgeschaltet werden soll um erneut zu prüfen ob jetzt Sonne da ist und das Wasser wärmer vom Rücklauf zurück kommt als der Vorlauf. (Default = 60 Minuten)



Prüfzeit

Dieser Wert gibt an wie lange gewartet werden soll, wenn geheizt wird, bis Vor und Rücklauf gegeneinander geprüft werden.



(Default = 10 Minuten)



Wartezeit Ventilumschaltung / Sek.

Dieser Wert gibt an wie lange zum umschalten des Ventils in den Heiz- oder Zirkulierbetrieb die Pumpe ausgeschaltet werden soll damit nicht bei Last umgeschaltet wird. (Default = 15 Sekunden)
